Marquage laser industriel : guide complet pour identifier durablement vos pièces
Une étiquette se décolle. Une encre s’efface. Un marquage laser industriel, lui, reste directement inscrit sur la pièce.
Pour les industriels, l’enjeu n’est pas seulement de marquer un numéro. Il s’agit de garantir une identification durable, lisible, contrôlable et exploitable dans le temps : pièce métallique, composant plastique, outil, équipement, implant, organe ferroviaire, pièce aéronautique ou produit soumis à traçabilité réglementaire.
Laser fibre, laser CO2, laser UV, micro-percussion, rayage, Datamatrix DPM, normes ATA Spec 2000, UDI, UID ou EN rail : le bon choix dépend du matériau, de l’état de surface, de la cadence, de l’environnement, des traitements subis par la pièce et de l’intégration avec vos systèmes industriels.
CIPAM accompagne les projets de marquage laser industriel, d’identification durable et d’intégration ligne : analyse du besoin, choix de la technologie, essais sur pièces, contrôle qualité, vision industrielle, traçabilité et connexion ERP / MES / WMS.
Un projet de marquage laser industriel ? Testez d’abord sur vos pièces.
Essais sur matériaux réels
Choix laser fibre, CO2, UV ou micro-percussion
Marquage Datamatrix DPM et lecture par caméra
Intégration ligne, ERP, MES, traçabilité et contrôle qualité
Sommaire
- Ce que recouvre le marquage laser industriel
- Laser fibre, CO2, UV, micro-percussion : quelles différences ?
- Quel procédé pour quel matériau ?
- DPM, Datamatrix et normes industrielles
- Intégrer un système de marquage dans une ligne
- Cas d’usage par secteur
- Coûts et ordres de grandeur
- Matrice de décision
- FAQ marquage laser industriel
Ce que recouvre le marquage laser industriel
Le marquage laser industriel consiste à inscrire directement une information sur une pièce ou un produit : texte, numéro de série, logo, code Datamatrix, QR code, identifiant UDI, référence de lot ou code de traçabilité.
Selon le matériau et le résultat attendu, le laser peut agir de plusieurs façons :
- Ablation : le faisceau retire une fine couche de matière ou de traitement de surface pour créer un contraste net.
- Oxydation ou recuit : le laser modifie la surface du métal sans creuser profondément, avec un marquage contrasté.
- Carbonisation ou moussage : sur certains plastiques, le laser fonce ou éclaircit la matière pour rendre le code lisible.
- Gravure plus profonde : le faisceau creuse la matière lorsque la tenue mécanique du marquage est prioritaire.
La règle terrain est simple : on ne choisit pas seulement un laser, on choisit un couple technologie / matière / état de surface / exigence de lecture. C’est pourquoi un test sur vos pièces réelles reste indispensable avant tout investissement.
Pour un besoin d’identification longue durée, voir aussi : identifier durablement vos pièces techniques.
Laser fibre, CO2, UV, micro-percussion : quelles différences ?
Le laser est souvent perçu comme la solution la plus moderne. C’est vrai dans de nombreux cas, mais ce n’est pas toujours le meilleur choix. Sur une pièce brute, rugueuse, destinée à subir un traitement agressif, la micro-percussion peut être plus pertinente qu’un marquage laser.
Quel procédé pour quel matériau ?
Deux pièces “aluminium” peuvent réagir différemment selon l’alliage, l’anodisation, la rugosité ou le traitement de surface. Cette matrice donne une orientation de départ, à confirmer par essais.
Un bon marquage n’est pas seulement visible. Il doit être lisible, contrôlable et exploitable.
DPM, Datamatrix et normes industrielles
Le marquage laser industriel est souvent utilisé pour le DPM — Direct Part Marking — c’est-à-dire le marquage direct sur la pièce. Le code le plus courant est le Datamatrix ECC200, particulièrement adapté aux petites surfaces et aux environnements industriels.
Selon votre secteur, le marquage peut être encadré par des référentiels exigeants :

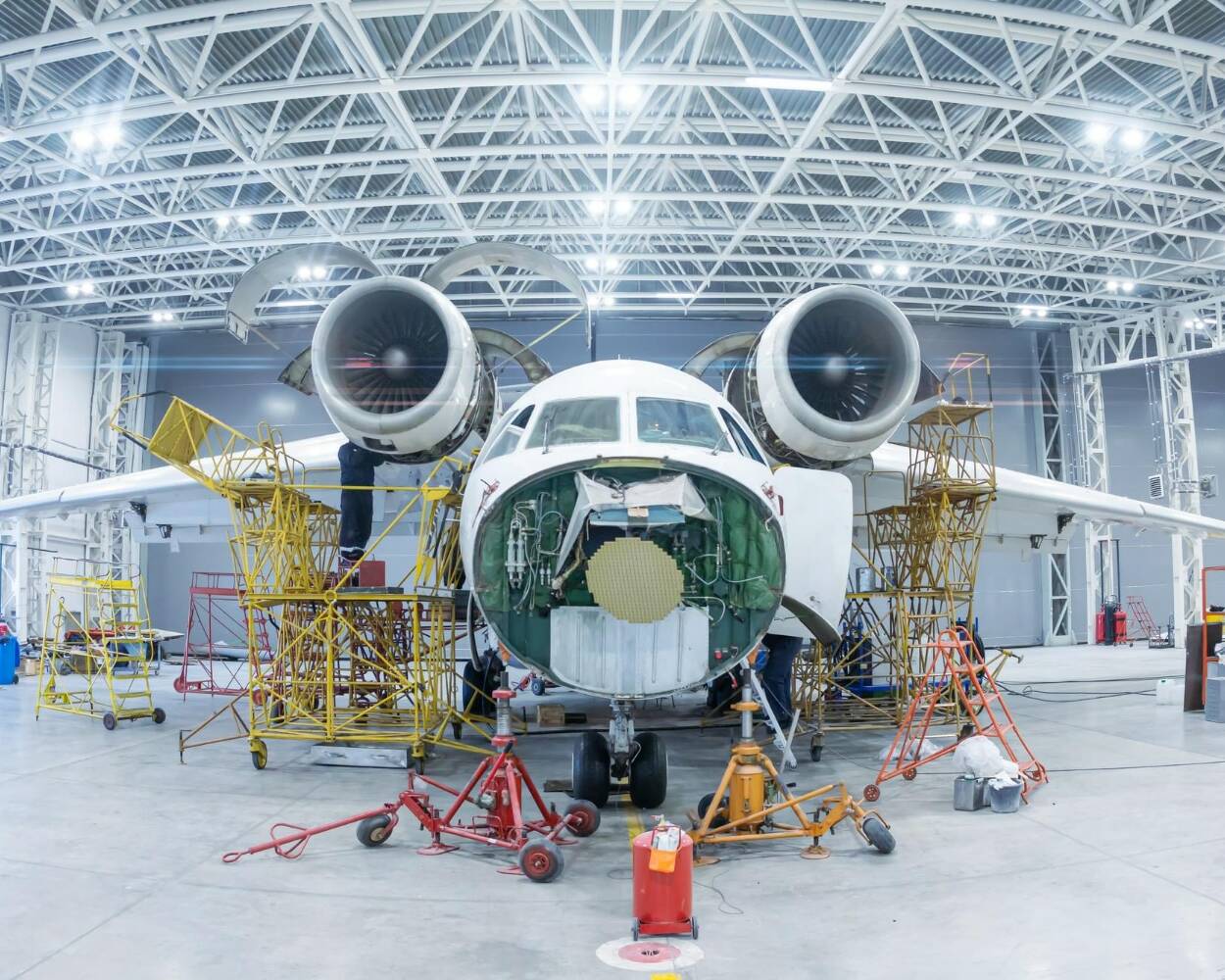

- ATA Spec 2000 : identification de pièces et équipements aéronautiques, avec exigences de traçabilité et de qualité de lecture.
- UID / MIL-STD-130 : identification unique d’articles dans les environnements défense.
- UDI : identification unique des dispositifs médicaux, notamment pour les instruments réutilisables.
- EN rail / ID Rail : identification durable d’organes ferroviaires et de composants de matériel roulant.
Dans ces contextes, la question n’est pas seulement “le code est-il marqué ?”. La vraie question est : le code est-il lisible, vérifiable, conforme et relié au bon enregistrement métier ?
Pour approfondir : comprendre la norme ATA Spec 2000, traçabilité aéronautique CIPAM et identifier vos actifs et vos flux.
Intégrer un système de marquage dans une ligne
Un laser peut très bien marquer une pièce en laboratoire et échouer en production si l’intégration est mal cadrée. La réussite dépend de la mécanique, du pilotage, de la sécurité, de la lecture du code et de la remontée des données.
Les configurations les plus fréquentes
- Poste manuel : l’opérateur positionne la pièce, déclenche le cycle et valide le résultat. Adapté aux petites séries et pièces variables.
- Station semi-automatique : l’amenée, le bridage ou le contrôle sont partiellement automatisés. Adapté aux flux réguliers.
- Intégration ligne : le système reçoit les données de marquage depuis l’ERP, le MES ou un automate, marque, contrôle puis remonte l’événement validé.
Les points à verrouiller dès le cadrage
- Génération de l’identifiant : ERP, MES, automate, logiciel de marquage ou middleware.
- Interface de pilotage : Ethernet, API, OPC-UA, RS232, fichiers ou protocole spécifique.
- Contrôle qualité : caméra DPM, éclairage adapté, lecture Datamatrix, grade attendu.
- Traçabilité de l’événement : date, opérateur, numéro de série, résultat de lecture, paramètres de marquage.
- Sécurité machine : enceinte, interverrouillage, extraction fumées, conformité poste.
CIPAM peut relier le marquage à vos environnements existants : ERP, WMS, MES, GMAO et systèmes industriels.
Cas d’usage du marquage laser industriel
Le marquage laser industriel prend tout son intérêt lorsque l’identification doit survivre aux manipulations, traitements, cycles de vie produit ou contraintes réglementaires.
Traçabilité de pièces critiques, Datamatrix DPM, contrôle qualité et historisation de l’identifiant dans le système client. Le marquage doit rester lisible pendant tout le cycle de vie de la pièce.
Numéros de série, codes 2D, pièces métalliques, composants usinés ou plastiques techniques. Le marquage permet de rattacher chaque pièce à un lot, une machine ou un ordre de fabrication.
Instruments réutilisables, implants, composants inox ou titane : le marquage doit rester lisible après nettoyage, stérilisation ou manipulations répétées.
Sur pièces rugueuses, lourdes ou avant traitement, la micro-percussion peut être plus adaptée qu’un laser. Le choix se fait après test matière et analyse de la tenue attendue.

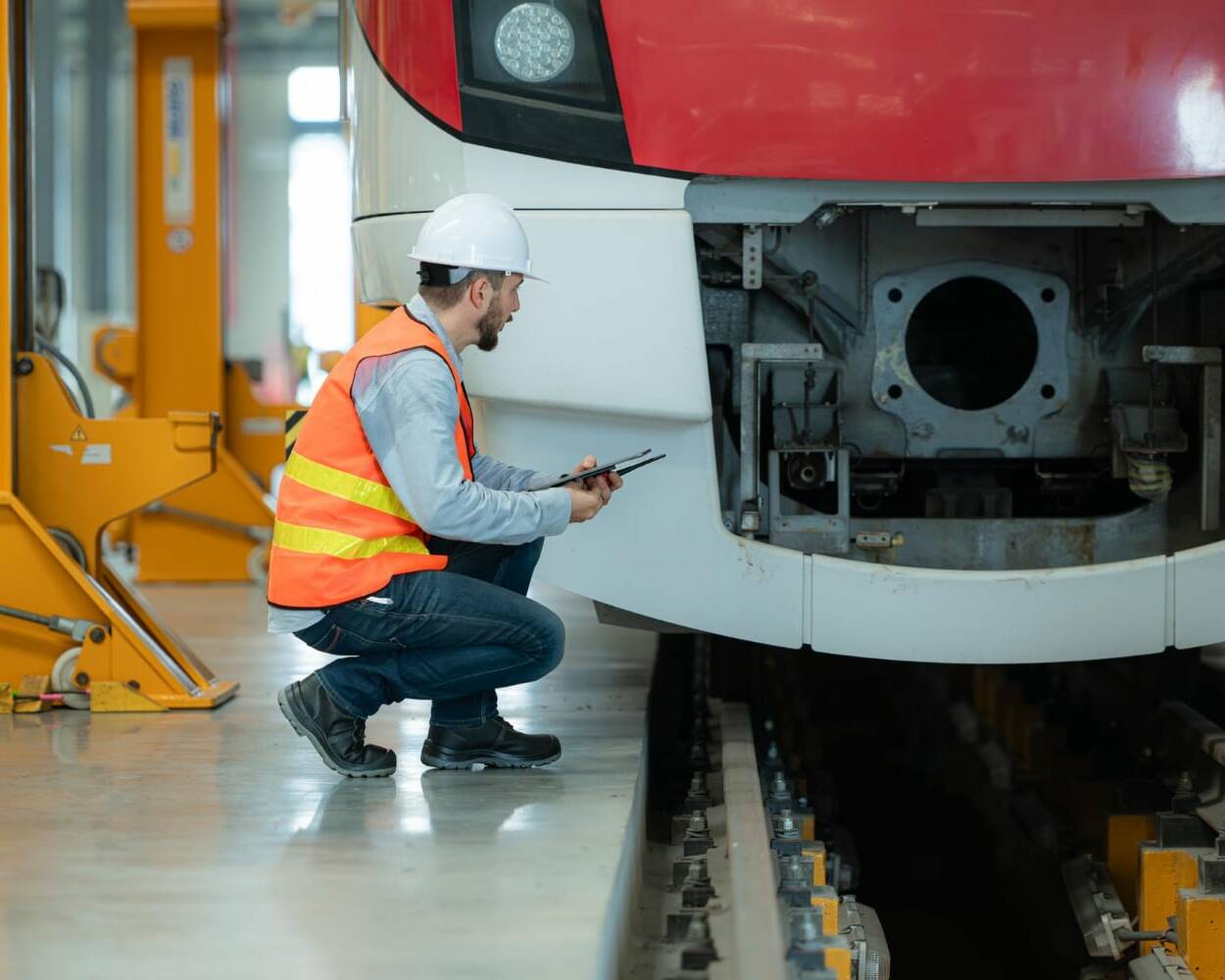

Bogies, pièces de maintenance, organes métalliques : le marquage doit résister aux vibrations, projections, conditions extérieures et opérations de révision.
Le marquage devient réellement exploitable lorsqu’il est lu, contrôlé, historisé et transmis au bon système : ERP, MES, WMS, GMAO ou base qualité.
Coûts et ordres de grandeur
Le budget dépend fortement du niveau d’automatisation, du type de laser, de la sécurité machine, du contrôle caméra et de l’intégration SI. Les montants ci-dessous sont des ordres de grandeur à affiner selon votre cas.
*Les montants indiqués sont des ordres de grandeur. Le coût d’un projet dépend notamment de la technologie de marquage (laser fibre, UV, CO₂, micro-percussion), des dispositifs de sécurité, des systèmes de vision, du niveau d’automatisation, des interfaces avec les équipements de production et des exigences de traçabilité.
Le bon arbitrage ne se fait pas sur le prix de la machine. Il se fait sur le coût total : erreurs d’identification, reprises, litiges, non-conformités, arrêts de flux, audits et temps opérateur. CIPAM peut vous aider à calculer votre ROI.
Comment choisir : la matrice de décision
Pour découvrir les solutions associées : systèmes de marquage laser CIPAM, acquisition des données terrain et valorisation des données.
CIPAM : marquage, contrôle, lecture et intégration de vos données industrielles
Pourquoi faire appel à CIPAM ?
Un projet de marquage laser industriel ne se limite pas au choix d’une source laser. Il faut valider la matière, sécuriser le poste, contrôler le code, fiabiliser la lecture et connecter l’information au bon système.
CIPAM peut intervenir sur :
- l’analyse du besoin et des contraintes de traçabilité ;
- la sélection du procédé : laser fibre, CO2, UV, micro-percussion ou rayage ;
- les essais sur pièces réelles ;
- la définition du Datamatrix, du contenu codé et du niveau de qualité attendu ;
- l’intégration mécanique et sécurité du poste ;
- le contrôle caméra et la lecture DPM ;
- la connexion à l’ERP, au MES, au WMS ou à la GMAO ;
- la maintenance, le support et les évolutions.
Cette approche permet de traiter le sujet dans sa globalité : marquer, lire, vérifier, historiser et exploiter la donnée.
Décrivez votre besoin de marquage industriel
Matériau, état de surface, norme applicable, cadence, format du code, besoin de contrôle caméra, intégration ERP/MES ou contrainte de maintenance : décrivez votre contexte et CIPAM vous aide à cadrer la solution.
Analyse du besoin et des contraintes matière
Essais sur pièces et choix du procédé
Contrôle DPM, lecture caméra et traçabilité
Intégration ligne, SI industriel et maintenance
FAQ
Les questions fréquentes avant un projet de marquage laser industriel.
Il n’existe pas de procédé universel. Le laser fibre est généralement le plus adapté aux métaux. Le CO2 est pertinent sur certains non-métaux. L’UV convient aux matériaux sensibles. La micro-percussion reste très efficace sur pièces brutes, rugueuses ou nécessitant une marque profonde.
Oui, sous réserve d’accéder correctement à la zone de marquage. Selon le cas, un poste manuel, une tête laser intégrée, un système portable ou une solution de micro-percussion peuvent être envisagés.
Le Datamatrix ECC200 est généralement privilégié en marquage industriel DPM. Il est compact, robuste et largement utilisé dans les secteurs aéronautique, médical, automobile et ferroviaire. Le QR code est davantage orienté usages grand public ou lecture smartphone.
Oui lorsque le marquage porte une information critique. Une caméra DPM permet de vérifier la lisibilité, le contenu du code et parfois le grade qualité. Ce contrôle évite de découvrir une non-conformité plus loin dans le flux.
Cela dépend du traitement et de la profondeur du marquage. Si la pièce est peinte ou traitée après marquage, il faut valider la tenue par test. Dans certains cas, il est préférable de marquer après traitement ou de choisir une micro-percussion plus profonde.
Oui dans la majorité des environnements industriels. Les lasers utilisés pour le marquage nécessitent des protections adaptées : enceinte, interverrouillage, extraction des fumées et respect des règles de sécurité machine.
Selon votre secteur : ATA Spec 2000 pour l’aéronautique, UID/MIL-STD-130 pour la défense, UDI pour les dispositifs médicaux réutilisables, EN Rail/ID Rail pour le ferroviaire. CIPAM cadre le projet selon la norme applicable dès l’analyse des besoins.
Le système de marquage peut recevoir les données d’identification depuis l’ERP ou le MES (numéro de série, référence lot, ordre de fabrication) via Ethernet, API, OPC-UA, RS232 ou fichiers. Après marquage et contrôle caméra, l’événement validé est remonté au système d’information. CIPAM conçoit le connecteur et le middleware selon votre architecture SI.
Les ordres de grandeur constatés sont les suivants : module laser seul de 5 000 € à 30 000 € ; station manuelle ou semi-automatique de 15 000 € à 60 000 € ; intégration ligne complète de 50 000 € à plus de 250 000 € ; micro-percussion portative de 2 000 € à 15 000 €. Le bon arbitrage ne se fait pas sur le prix de la machine mais sur le coût total : erreurs d’identification, reprises, litiges, non-conformités, arrêts de flux et temps opérateur. CIPAM peut vous aider à calculer votre ROI.
